SIPO
로직 · 6HP · 30.5mm
- 폭
- 6HP
- 실측 폭
- 30.5mm
- 깊이
- 45mm
- +12V
- 36mA
- -12V
- 2mA
- 국내 순위
- 미집계
MODULARHABIT 2026 참여 브랜드 · 행사 안내 →
제조사
홀로씬 전자
한국 · 서울
서울에서 유로랙 모듈을 설계하고 수작업으로 조립·보정하는 전자악기 브랜드입니다. 라디오 기반 모듈레이션 소스, 오디오 버퍼, 필터와 믹서 등을 제작합니다.
같은 제조사
같은 제조사 모듈
요약
모듈 소개
게이트 상태를 클럭마다 다음 단계로 옮기는 8단 디지털 시프트 레지스터입니다. 각 단계의 게이트와 전체 상태를 조합한 계단형 전압을 함께 출력합니다.

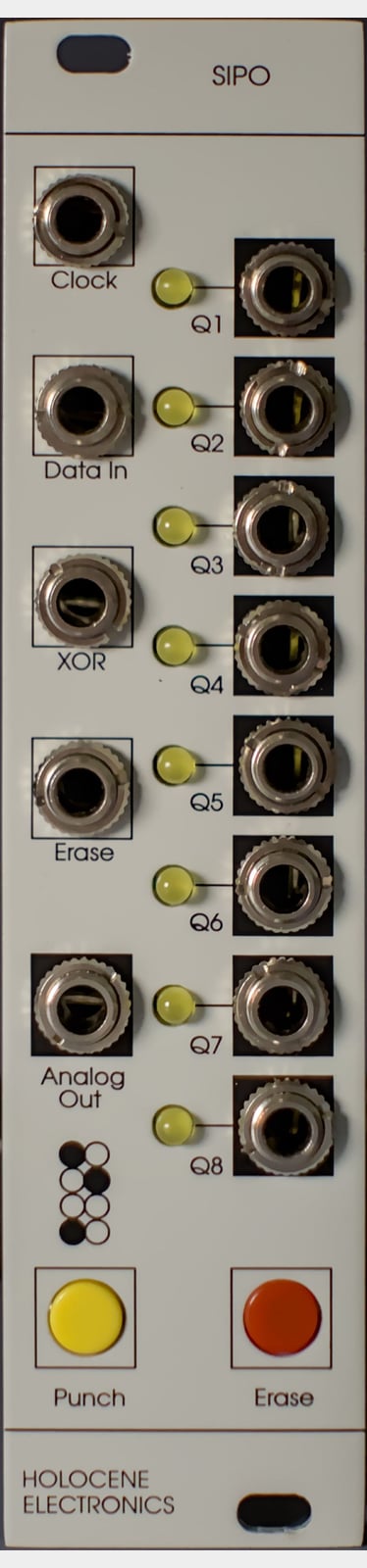

Panel
컨트롤
패널의 번호를 누르면 그 컨트롤 설명이 여기에 나옵니다.
First Patch
첫 패치
Clock에 클럭을 연결하고 Data In에 게이트를 넣거나 Punch로 데이터를 입력합니다. Q1과 뒤쪽 Q 출력에 연결해 클럭마다 상태가 이동하는 것을 확인합니다. Analog Out에서는 같은 단계 상태를 조합한 계단형 전압을 얻습니다.
Tips
사용 팁
- 01Q 출력을 Data In이나 XOR로 되돌리면 저장 상태를 순환시키는 패턴을 만듭니다.
- 02Erase는 모든 단계를 0V로 지웁니다. 패턴을 처음부터 다시 시작할 때 사용합니다.
Source
출처
사양 출처 확인일: 2026-09-26. 미확인 값은 별도로 표시합니다.
매뉴얼 라이선스: unstated. 번역·재게시에는 제조사 허가가 필요합니다.
공식 매뉴얼 원문 →공식 제품 페이지와 연결된 매뉴얼 1쪽에서 규격을 확인했습니다. 등록 깊이는 전원 케이블 포함입니다. +5V 소비 전류는 공식 자료에 명시되어 있지 않아 미확인입니다.
- SIPO 공식 매뉴얼
1~2쪽의 기능·입출력·내부 연결을 확인했습니다. 원문을 옮기지 않고 확인한 동작을 바탕으로 설명과 패치 순서를 작성했습니다. 좌표는 등록된 패널 사진과 대조했습니다. (2026-09-26 확인)
설명 검토일: 2026-09-26. 첫 패치는 실기 검증 전 편집 예시입니다.
