After Later Audio
Bal Outs
Bal Outs: After Later Audio의 4HP 인터페이스 모듈입니다.
인터페이스 · 4HP · 20.3mm
- 폭
- 4HP
- 실측 폭
- 20.3mm
- 깊이
- 미확인
- +12V
- 100mA
- -12V
- 100mA
- 국내 순위
- 미집계
제조사
After Later Audio
같은 제조사
같은 제조사 모듈
요약
모듈 소개
Bartender V2·Barback V2의 채널을 밸런스 신호로 출력하는 확장기이다. 두 DB-25 커넥터에 각각 네 스테레오 채널을 전달하며 내부 PRE/POST 연결로 신호를 가져올 지점을 선택한다.

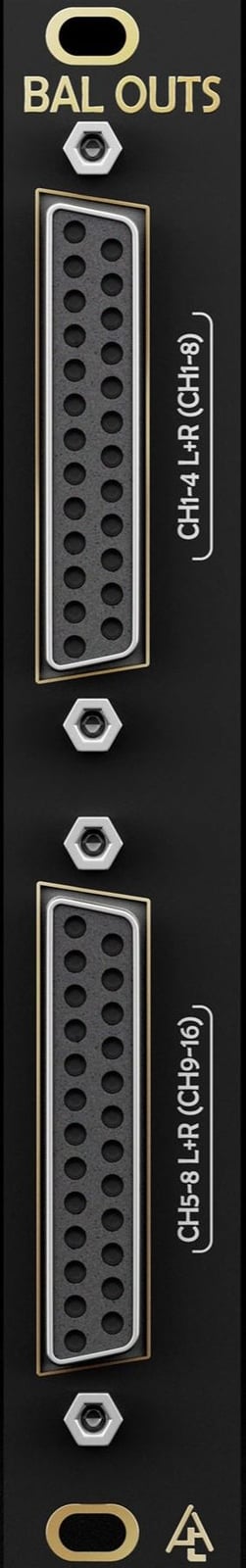

Panel
컨트롤
핫스팟 2개. 눌러서 설명을 보세요.
패널의 번호를 누르면 그 컨트롤 설명이 여기에 나옵니다.
First Patch
첫 패치
전원을 끄고 호환 V2 본체의 지원 헤더와 연결한다. 핀 배열에 맞는 DB-25 오디오 케이블로 녹음 장비에 연결한 뒤 한 채널씩 신호를 보내 좌우 경로를 확인한다.
Tips
사용 팁
- 01전면 조작부는 두 DB-25 커넥터뿐이므로 실제 단자 수에 맞춰 두 핫스팟을 표시한다.
- 02PRE와 POST 중 어느 신호를 출력할지는 본체의 연결 헤더로 결정한다.
관련 모듈
함께 연결하기
Source
출처
사양 출처 확인일: 2026-09-03. 미확인 값은 별도로 표시합니다.
매뉴얼 라이선스: unstated. 번역·재게시에는 제조사 허가가 필요합니다.
제조사 제품 페이지 →공식 제품 페이지와 확인 가능한 공식 매뉴얼에서 깊이(mm) 표기를 찾지 못함. 공식 제품 페이지와 확인 가능한 공식 매뉴얼에서 +5V 전류 표기를 찾지 못함. 공식 제품 페이지에서 해당 제품의 공식 매뉴얼 URL을 찾지 못함. 원래 기능 분류: 오디오 인터페이스.
- After Later Audio Bal Outs 공식 제품 정보
기능과 입출력 설명은 공식 자료를 요약하고, 좌표는 동일 크롭의 패널 이미지와 대조했다. 첫 패치는 문서에 근거한 연결 예시이며 실기 검증은 하지 않았다. (2026-09-24 확인)
설명 검토일: 2026-09-24. 첫 패치는 실기 검증 전 편집 예시입니다.
모듈 패널 사진 ⓒ After Later Audio.
제품 사진과 사양은 제조사 공개 자료를 바탕으로 합니다. 제조사 요청이 있으면 즉시 내립니다.
